2-ಲೀಫ್ಸ್ ಸೆಂಟರ್ ಓಪನಿಂಗ್ ಲ್ಯಾಂಡಿಂಗ್ ಡೋರ್ ಡಿವೈಸ್ THY-LD-B
1. ಅನ್‌ಲಾಕಿಂಗ್ ವಿಧಾನವೆಂದರೆ ಬಾಗಿಲಿನ ಫಲಕವನ್ನು ಅನ್‌ಲಾಕ್ ಮಾಡುವುದು ಮತ್ತು 45Kg ಲೋಲಕದ ಇಂಪ್ಯಾಕ್ಟ್ ಪರೀಕ್ಷೆಯಲ್ಲಿ ಉತ್ತೀರ್ಣರಾಗುವುದು.
2. ಬಾಗಿಲನ್ನು ಭಾರವಾದ ಸುತ್ತಿಗೆಯಿಂದ ಮುಚ್ಚುವಂತೆ ಒತ್ತಾಯಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಭಾರವಾದ ಸುತ್ತಿಗೆ ಮತ್ತು ಮಾರ್ಗದರ್ಶಿ ಟ್ಯೂಬ್ ಅನ್ನು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಒಳಭಾಗದಲ್ಲಿ ಇರಿಸಲಾಗುತ್ತದೆ.
3. ಬಾಗಿಲಿನ ಲಾಕ್ ರಾಷ್ಟ್ರೀಯ ಎಲಿವೇಟರ್ ತಪಾಸಣಾ ಕೇಂದ್ರದ ಪರೀಕ್ಷೆಯಲ್ಲಿ ಉತ್ತೀರ್ಣವಾಗಿದೆ ಮತ್ತು CE ಮತ್ತು CU-TR ಪ್ರಮಾಣೀಕರಣವನ್ನು ಪಡೆದುಕೊಂಡಿದೆ.
4. ಬಾಗಿಲಿನ ಬೀಗದ ಅನ್ವಯವಾಗುವ ವೋಲ್ಟೇಜ್: ≤ AC230V, ≤ DC110V.

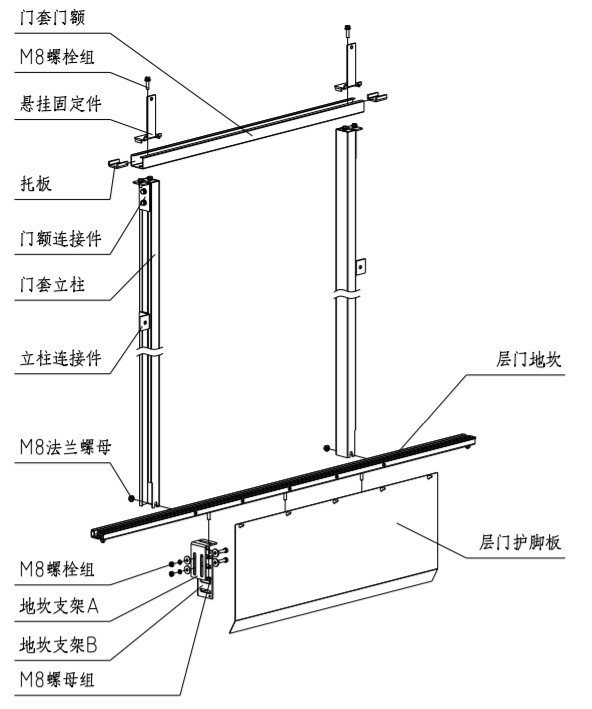

1. ಸಿಲ್ ಮತ್ತು ಬಾಗಿಲಿನ ಹೊದಿಕೆಯ ಅಳವಡಿಕೆ
1.1. ಹಾಯಿದಾರಿಯ ಗಾತ್ರಕ್ಕೆ ಅನುಗುಣವಾಗಿ ಹಲಗೆಯ ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನ ಸ್ಥಾನವನ್ನು ನಿರ್ಧರಿಸಿ; ಹಲಗೆಯ ಮಧ್ಯಭಾಗವು ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನದ ಮಧ್ಯಭಾಗದಂತೆಯೇ ಇರುವಂತೆ ಹೊಂದಿಸಿ, ಮತ್ತು ಹಲಗೆಯ ಮಧ್ಯಭಾಗವನ್ನು ಗುರುತಿಸಿ; ಹಲಗೆಯ ಮಟ್ಟವನ್ನು 1/1000 ಕ್ಕಿಂತ ಕಡಿಮೆ ಇರುವಂತೆ ಹೊಂದಿಸಿ; ಹಲಗೆಯೊಳಗೆ ನೀರು ಪ್ರವೇಶಿಸುವುದನ್ನು ತಡೆಯಲು ಮೇಲ್ಮೈ.
1.2. ಬಾಗಿಲಿನ ಕವರ್ ಕಾಲಮ್ ಮತ್ತು ಬಾಗಿಲಿನ ಕವರ್ ಬಾಗಿಲನ್ನು ಸಂಪರ್ಕಿಸುವ ತುಣುಕುಗಳೊಂದಿಗೆ ಜೋಡಿಸಿ, ಮತ್ತು ನೇತಾಡುವ ಫಿಕ್ಸಿಂಗ್ ಭಾಗಗಳನ್ನು ಸ್ಥಾಪಿಸಿ; ಬಾಗಿಲನ್ನು ಸಿಲ್ ಮೇಲೆ ಇರಿಸಿ, ಬಾಗಿಲಿನ ಕವರ್ ಕಾಲಮ್‌ನ ಲಂಬತೆಯನ್ನು 1/1000 ಕ್ಕಿಂತ ಕಡಿಮೆ ಇರುವಂತೆ ಹೊಂದಿಸಿ; ಬಾಗಿಲಿನ ಕವರ್‌ನ ಮಧ್ಯಭಾಗವು ಪ್ರವೇಶದ್ವಾರ ಮತ್ತು ನಿರ್ಗಮನದ ಸಿಲ್ ಸೆಂಟರ್ ಮಾರ್ಕ್ ಅಳತೆಯ ಮಧ್ಯಭಾಗಕ್ಕೆ ಅನುಗುಣವಾಗಿರುತ್ತದೆ; ಬಾಗಿಲಿನ ಕವರ್‌ನ ಕೆಳಗಿನ ಹಣೆಯ ಸಮತಲ ಮತ್ತು ಸಿಲ್‌ನ ಮೇಲಿನ ಸಮತಲದ ಗಾತ್ರವು ನಿವ್ವಳ ಬಾಗಿಲಿನ ಎತ್ತರವಾಗಿದೆ. ಹೊಂದಾಣಿಕೆ ಪೂರ್ಣಗೊಂಡ ನಂತರ, M8 ಫ್ಲೇಂಜ್ ನಟ್ ಅನ್ನು ಲಾಕ್ ಮಾಡಿ. ಗಾತ್ರವನ್ನು ಸರಿಹೊಂದಿಸಿದ ನಂತರ, ಕಾಲಮ್ ಕನೆಕ್ಟರ್ ಅನ್ನು ಗೋಡೆಗೆ ಸರಿಪಡಿಸಿ.
1.3. ಸಿಲ್ ಮೇಲೆ ಲ್ಯಾಂಡಿಂಗ್ ಡೋರ್ ಟೋ ಗಾರ್ಡ್ ಅನ್ನು ಸರಿಪಡಿಸಿ.

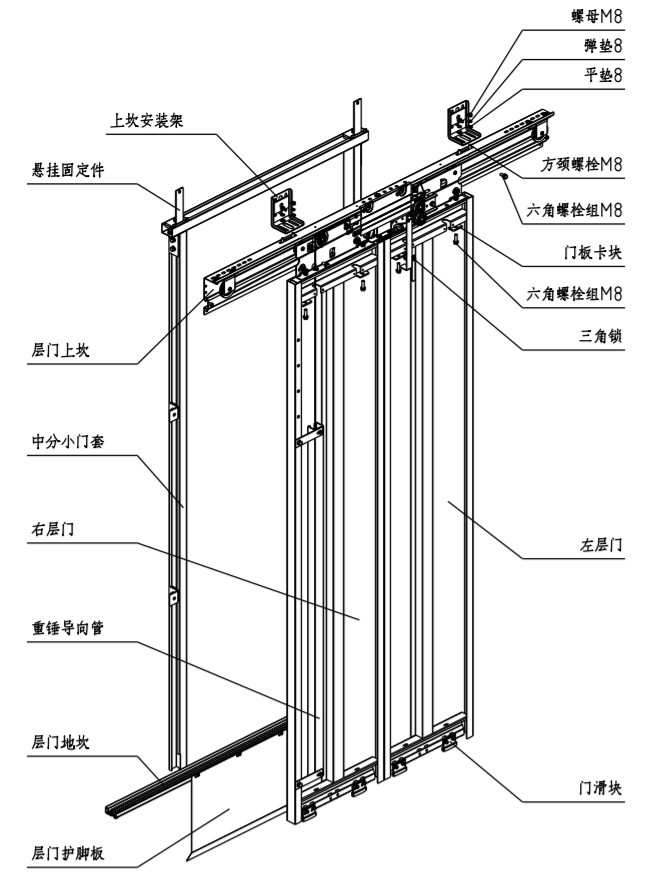

2. ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಾಧನದ ಸ್ಥಾಪನೆ

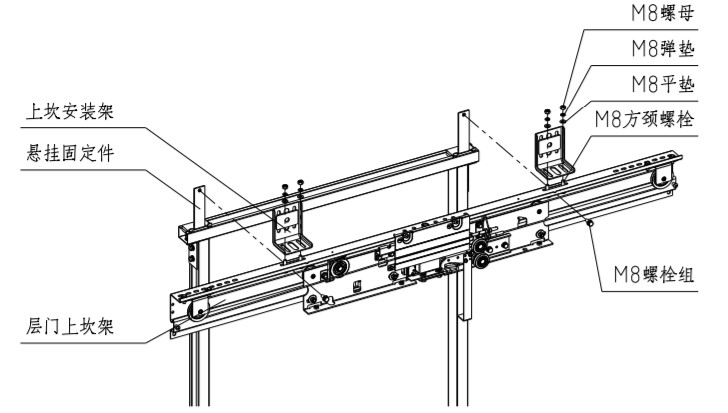

2.1. ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ ಅನ್ನು ಸಸ್ಪೆನ್ಷನ್ ಫಿಕ್ಸಿಂಗ್ ಭಾಗದ ಕೆಳಗಿನ ತುದಿಯಲ್ಲಿರುವ ಬಾರ್ಬ್‌ನೊಂದಿಗೆ ಜೋಡಿಸಿ, ಮತ್ತು ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಸ್ಪೆನ್ಷನ್ ಫಿಕ್ಸಿಂಗ್ ಭಾಗವನ್ನು M8*20 ಬೋಲ್ಟ್ ಗುಂಪಿನ ಮೂಲಕ ಲಾಕ್ ಮಾಡಿ.
2.2. ಮೇಲಿನ ಸಿಲ್ ಮೌಂಟಿಂಗ್ ಫ್ರೇಮ್ ಅನ್ನು ಹೋಸ್ಟ್‌ವೇ ಗೋಡೆಯ ಮೇಲೆ ಎಕ್ಸ್‌ಪಾನ್ಶನ್ ಬೋಲ್ಟ್‌ಗಳು ಅಥವಾ ಥ್ರೂ-ವಾಲ್ ಬೋಲ್ಟ್‌ಗಳಿಂದ ಸರಿಪಡಿಸಿ. ಮೇಲಿನ ಸಿಲ್ ಮೌಂಟಿಂಗ್ ಫ್ರೇಮ್ ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಡೋರ್ ಮೇಲಿನ ಸಿಲ್ ಅನ್ನು M8 ಸ್ಕ್ವೇರ್ ನೆಕ್ ಬೋಲ್ಟ್‌ಗಳಿಂದ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ.
2.3. ಬಾಗಿಲಿನ ಮಧ್ಯಭಾಗ ತೆರೆದುಕೊಳ್ಳುವಂತೆ ಮತ್ತು ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನದ ಮಧ್ಯಭಾಗವು ಸ್ಥಿರವಾಗಿರುವಂತೆ ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಅನ್ನು ಎಡ ಮತ್ತು ಬಲಕ್ಕೆ ಹೊಂದಿಸಿ.
2.4. ಲ್ಯಾಂಡಿಂಗ್ ಡೋರ್ ಸಾಧನದ ನೆಲದ ಲಂಬತೆಯನ್ನು ಹೊಂದಿಸಿ. ಲಂಬ ರೇಖೆಯನ್ನು ಹಾಕುವ ಮೂಲಕ ಅಥವಾ ಕಾರಿನ ಬಾಗಿಲಿನ ಸಿಲ್ ಅನ್ನು ಉಲ್ಲೇಖವಾಗಿ ತೆಗೆದುಕೊಳ್ಳುವ ಮೂಲಕ ಲ್ಯಾಂಡಿಂಗ್ ಡೋರ್ ಸಾಧನದ ನೆಲದ ಲಂಬತೆಯನ್ನು ± 0.5mm ಗೆ ಹೊಂದಿಸಿ.

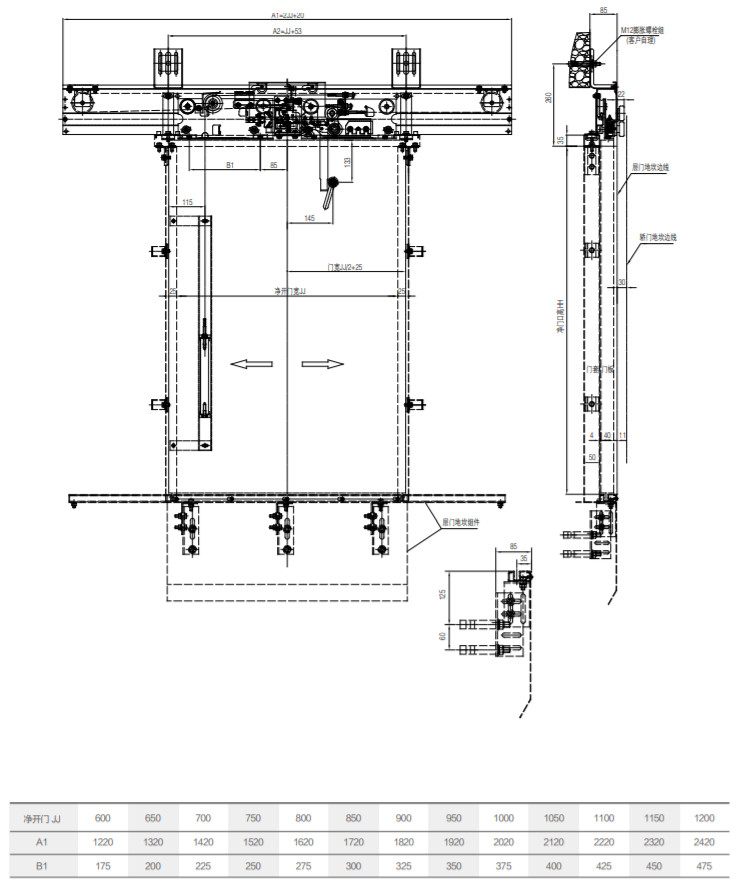

2.5 ಕೆಳಗಿನ ನೆಲದ ಬಾಗಿಲುಗಳಲ್ಲಿ ಸಿಲ್ ಫ್ರೇಮ್ನ ಅನುಸ್ಥಾಪನೆಯ ಮುಖ್ಯ ನಿಯತಾಂಕಗಳನ್ನು ಪರಿಶೀಲಿಸಿದ ನಂತರ, ಎಲ್ಲಾ ಅನುಸ್ಥಾಪನಾ ಬೋಲ್ಟ್ಗಳನ್ನು ಬಿಗಿಗೊಳಿಸಿ:

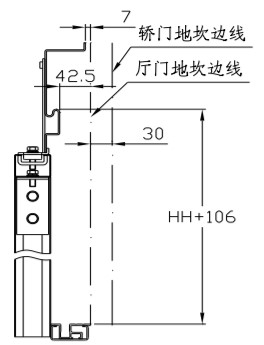

ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ನ ಎತ್ತರ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ ಗೈಡ್ ರೈಲಿನ ಮೇಲಿನ ಮೇಲ್ಮೈ ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರವು HH+106mm ಆಗಿದೆ;
ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಚೌಕಟ್ಟಿನ ಮಧ್ಯಭಾಗ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಚೌಕಟ್ಟಿನ ಮಧ್ಯಭಾಗ ಮತ್ತು ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನದ ಮಧ್ಯಭಾಗದ ನಡುವಿನ ವಿಚಲನ ± 1 ಮಿಮೀ;
ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಗೈಡ್ ರೈಲು ಮತ್ತು ಕಾರ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಗೈಡ್ ರೈಲು ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರ 42.5 ಮಿಮೀ, ಮತ್ತು ಕಾರ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಿಂದ 72.5 ಮಿಮೀ ಅಂತರ.
ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ನ ಎತ್ತರ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಫ್ರೇಮ್ ಗೈಡ್ ರೈಲಿನ ಮೇಲಿನ ಮೇಲ್ಮೈ ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರವು HH+106mm ಆಗಿದೆ;
ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಚೌಕಟ್ಟಿನ ಮಧ್ಯಭಾಗ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಚೌಕಟ್ಟಿನ ಮಧ್ಯಭಾಗ ಮತ್ತು ಪ್ರವೇಶ ಮತ್ತು ನಿರ್ಗಮನದ ಮಧ್ಯಭಾಗದ ನಡುವಿನ ವಿಚಲನ ± 1 ಮಿಮೀ;
ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಗೈಡ್ ರೈಲು ಮತ್ತು ಕಾರ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರ: ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಮೇಲಿನ ಸಿಲ್ ಗೈಡ್ ರೈಲು ಮತ್ತು ಲ್ಯಾಂಡಿಂಗ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಡುವಿನ ಅಂತರ 42.5 ಮಿಮೀ, ಮತ್ತು ಕಾರ್ ಬಾಗಿಲಿನ ಸಿಲ್ ನಿಂದ 72.5 ಮಿಮೀ ಅಂತರ.
