ಲಿಫ್ಟ್‌ಗಾಗಿ ಲಿಫ್ಟಿಂಗ್ ಗೈಡ್ ರೈಲ್

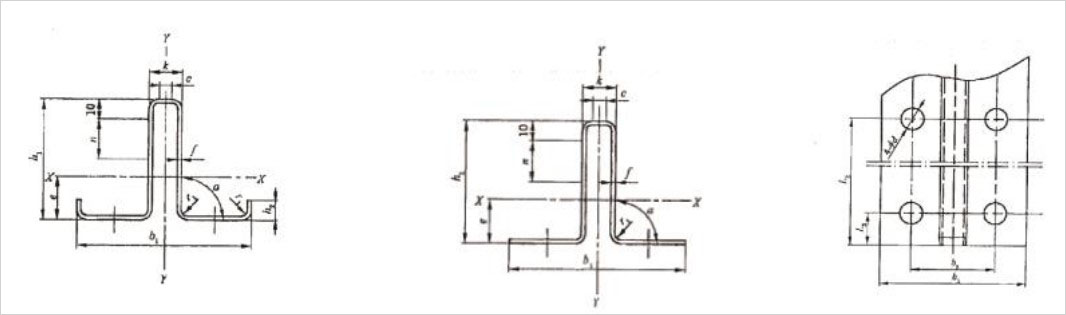

| ಮಾದರಿ | b1 | h1 | k | n | f | g | c |
| ಟಿ70/ಬಿ | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| ಟಿ75/ಬಿ | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| ಟಿ78/ಬಿ | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| ಟಿ 82/ಬಿ | 82.5 | 68.25 | 9 | 25.4 (ಪುಟ 1) | 8.25 | 6 | 7.5 |
| ಟಿ 89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| ಟಿ 89/ಬಿ | 89 | 62 | 16 | 34 | ೧೧.೧ | 7.9 | 10 |
| ಟಿ 90/ಬಿ | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| ಟಿ 114/ಬಿ | 114 (114) | 89 | 16 | 38 | 11 | 8 | 9.5 |
| ಟಿ 127-1/ಬಿ | 127 (127) | 89 | 16 | 45 | 11 | 8 | 10 |
| ಟಿ 127-2/ಬಿ | 127 (127) | 89 | 16 | 51 | 15.9 | 12.7 (12.7) | 10 |
| ಟಿ 140-1/ಬಿ | 140 | 108 | 19 | 51 | 15.9 | 12.7 (12.7) | 12.7 (12.7) |
| ಟಿ 140-2/ಬಿ | 140 | 102 | 28.6 #1 | 51 | 17.5 | 14.5 | 17.5 |
| ಟಿ 140-3/ಬಿ | 140 | 127 (127) | 31.75 (31.75) | 57 | 25.4 (ಪುಟ 1) | 17.5 | 19 |
| ಮಾದರಿ | b1 | c | f | h1 | h2 | k | n |
| ಟಿಕೆ3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 (16.4) | 25 |
| ಟಿಕೆ5 | 3 | ||||||
| ಟಿಕೆ3ಎ | 78±1 | ≥1.8 | ೨.೨ | 60 | 10±1 | 16.4 (16.4) | 25 |
| ಟಿಕೆ5ಎ | 3.2 |
1. ಯಂತ್ರದ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲು
2. ಕೋಲ್ಡ್ ಡ್ರಾನ್ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲು
3. ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲು
4. ಹಾಲೋ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲು
5. ಕೋಲ್ಡ್ ಡ್ರಾನ್ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲ್ ಫಿಶ್‌ಪ್ಲೇಟ್‌ಗಳು, ಮೆಷಿನ್ಡ್ ಎಲಿವೇಟರ್ ಗೈಡ್ ರೈಲ್ ಫಿಶ್‌ಪ್ಲೇಟ್‌ಗಳು, ವಿಶೇಷ ದಪ್ಪ ಫಿಶ್‌ಪ್ಲೇಟ್‌ಗಳು, ಟಿ ಸೆಕ್ಷನ್ ಫಿಶ್‌ಪ್ಲೇಟ್‌ಗಳು, ಫೋರ್ಜ್ಡ್ ಕ್ಲಿಪ್‌ಗಳು, ಸ್ಲೈಡಿಂಗ್ ಕ್ಲಾಂಪ್‌ಗಳು, ಸ್ಲೈಡಿಂಗ್ ಕ್ಲಿಪ್‌ಗಳು, ಟಿ-ಕ್ಲಿಪ್‌ಗಳು.
6. ಪ್ರಮಾಣಿತ: ISO 7465.
7.ಮಾದರಿ: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. ಪ್ಯಾಕಿಂಗ್: ನಮ್ಮ ಮಾರ್ಗದರ್ಶಿ ಹಳಿಗಳನ್ನು ಬಂಡಲ್‌ಗಳಲ್ಲಿ ಪ್ಯಾಕ್ ಮಾಡಲಾಗುತ್ತದೆ, ಎರಡೂ ತುದಿಗಳಲ್ಲಿ ರಕ್ಷಣಾತ್ಮಕ ಕವರ್‌ಗಳಿವೆ ಮತ್ತು ಪ್ರತಿ ಬಂಡಲ್ ಅನ್ನು ಪ್ಲಾಸ್ಟಿಕ್ ಹಾಳೆಯಿಂದ ಪ್ಯಾಕ್ ಮಾಡಲಾಗುತ್ತದೆ. ನಿಮ್ಮ ಅವಶ್ಯಕತೆಗಳಿಗೆ ಅನುಗುಣವಾಗಿ ನಾವು ಪ್ಯಾಕ್ ಮಾಡಬಹುದು.
9. ನಾವು MARAZZI, ಇತ್ಯಾದಿಗಳಂತಹ ಬ್ರ್ಯಾಂಡ್ ಗೈಡ್ ಹಳಿಗಳನ್ನು ಒದಗಿಸಬಹುದು.
ಲಿಫ್ಟ್ ಗೈಡ್ ರೈಲು ಲಿಫ್ಟ್ ಹಾಯ್ಸ್‌ವೇಯಲ್ಲಿ ಮೇಲಕ್ಕೆ ಮತ್ತು ಕೆಳಕ್ಕೆ ಚಲಿಸಲು ಸುರಕ್ಷಿತ ಮಾರ್ಗವಾಗಿದ್ದು, ಕಾರು ಮತ್ತು ಕೌಂಟರ್‌ವೇಟ್ ಅದರ ಉದ್ದಕ್ಕೂ ಮೇಲಕ್ಕೆ ಮತ್ತು ಕೆಳಕ್ಕೆ ಚಲಿಸುವುದನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ. ಗೈಡ್ ರೈಲು ಪ್ಲೇಟ್ ಮತ್ತು ಗೈಡ್ ರೈಲ್ ಬ್ರಾಕೆಟ್ ಅನ್ನು ಹಾಯ್ಸ್‌ವೇ ಗೋಡೆಗೆ ಸಂಪರ್ಕಿಸುತ್ತದೆ ಮತ್ತು ಲಿಫ್ಟ್ ಕಾರು ಮತ್ತು ಕೌಂಟರ್‌ವೇಟ್‌ಗೆ ಮಾರ್ಗದರ್ಶನ ನೀಡುತ್ತದೆ. ಬ್ರೇಕಿಂಗ್ ಮಾಡುವಾಗ ಸುರಕ್ಷತಾ ಕ್ಯಾಲಿಪರ್‌ನ ಪೋಷಕ ಕಾರ್ಯವು ಎಲಿವೇಟರ್ ವ್ಯವಸ್ಥೆಯ ಪ್ರಮುಖ ಭಾಗವಾಗಿದೆ. ಲಿಫ್ಟ್‌ಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸುವ ಗೈಡ್ ರೈಲು "ಟಿ" ಆಕಾರದ ಗೈಡ್ ರೈಲು. ಬಲವಾದ ಬಿಗಿತ, ಹೆಚ್ಚಿನ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಸುರಕ್ಷತೆ ಮತ್ತು ಕಡಿಮೆ ವೆಚ್ಚದಂತಹ ವೈಶಿಷ್ಟ್ಯಗಳು. ಗೈಡ್ ರೈಲ್ ಪ್ಲೇನ್ ಸ್ಪಷ್ಟವಾದ ಅಸಮ ಮೇಲ್ಮೈ ಇಲ್ಲದೆ ಸುಗಮವಾಗಿರಬೇಕು. ಗೈಡ್ ರೈಲು ಎಲಿವೇಟರ್ ಕಾರಿನಲ್ಲಿರುವ ಗೈಡ್ ಶೂ ಮತ್ತು ಸುರಕ್ಷತಾ ಗೇರ್‌ನ ಶಟಲ್ ರೈಲು ಆಗಿರುವುದರಿಂದ, ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ ಕ್ಲಿಯರೆನ್ಸ್ ಅನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಬೇಕು. ಅದೇ ಸಮಯದಲ್ಲಿ, ಲಿಫ್ಟ್ ಅತಿವೇಗದ ಅಪಘಾತವನ್ನು ಹೊಂದಿರುವಾಗ ಲಿಫ್ಟ್ ಅನ್ನು ನಿಲ್ಲಿಸುವ ಜವಾಬ್ದಾರಿಯನ್ನು ಗೈಡ್ ರೈಲು ಹೊರಬೇಕಾಗುತ್ತದೆ, ಆದ್ದರಿಂದ ಅದರ ಬಿಗಿತವನ್ನು ನಿರ್ಲಕ್ಷಿಸಲಾಗುವುದಿಲ್ಲ.
ಎಲಿವೇಟರ್ ಗೈಡ್ ಹಳಿಗಳನ್ನು ಹೀಗೆ ವಿಂಗಡಿಸಲಾಗಿದೆ: ಘನ ಮಾರ್ಗದರ್ಶಿ ಹಳಿಗಳು ಮತ್ತು ಪ್ರತಿ ತೂಕದ ಟೊಳ್ಳಾದ ಮಾರ್ಗದರ್ಶಿ ಹಳಿಗಳು.
ಘನ ಮಾರ್ಗದರ್ಶಿ ರೈಲು ಯಂತ್ರೋಪಕರಣದ ಮಾರ್ಗದರ್ಶಿ ರೈಲು ಆಗಿದ್ದು, ಇದು ಮಾರ್ಗದರ್ಶಿ ಮೇಲ್ಮೈಯನ್ನು ಯಂತ್ರೋಪಕರಣ ಮಾಡುವ ಮೂಲಕ ಮತ್ತು ಮಾರ್ಗದರ್ಶಿ ರೈಲು ಪ್ರೊಫೈಲ್‌ನ ಭಾಗಗಳನ್ನು ಸಂಪರ್ಕಿಸುವ ಮೂಲಕ ರೂಪುಗೊಳ್ಳುತ್ತದೆ. ಎಲಿವೇಟರ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಎಲಿವೇಟರ್ ಕಾರಿನ ಕಾರ್ಯಾಚರಣೆಗೆ ಮಾರ್ಗದರ್ಶನ ನೀಡುವುದು ಇದರ ಉದ್ದೇಶವಾಗಿದೆ. ಸಣ್ಣ ಘನ ಮಾರ್ಗದರ್ಶಿ ರೈಲುಗಳನ್ನು ಕೌಂಟರ್‌ವೇಟ್ ಮಾರ್ಗದರ್ಶನಕ್ಕಾಗಿಯೂ ಬಳಸಲಾಗುತ್ತದೆ. ಮಾರ್ಗದರ್ಶಿ ರೈಲು ನೆಲದ ಅಗಲಕ್ಕೆ ಅನುಗುಣವಾಗಿ ಅನೇಕ ಘನ ಮಾರ್ಗದರ್ಶಿ ರೈಲು ವಿಶೇಷಣಗಳಿವೆ, ಇದನ್ನು T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, ಇತ್ಯಾದಿಗಳಾಗಿ ವಿಂಗಡಿಸಬಹುದು.

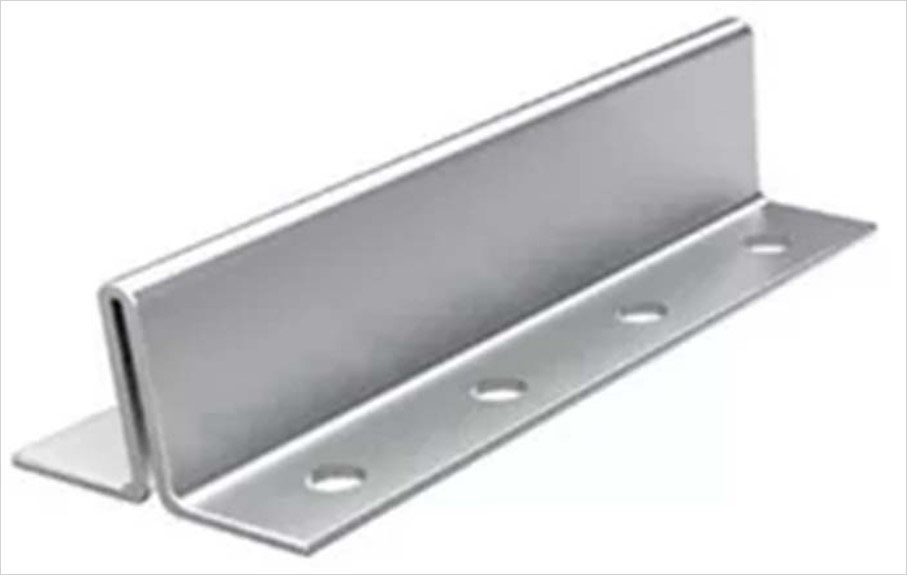

ಕೌಂಟರ್‌ವೇಟ್ ಹಾಲೋ ಗೈಡ್ ರೈಲ್‌ಗಳು 2.75mm ಮತ್ತು 3.0mm ದಪ್ಪವಿರುವ ಕೋಲ್ಡ್-ಫಾರ್ಮ್ಡ್ ರೋಲಿಂಗ್ ಗೈಡ್ ರೈಲ್‌ಗಳಾಗಿವೆ. ಅವು ಮಲ್ಟಿ-ಪಾಸ್ ಅಚ್ಚುಗಳ ಮೂಲಕ ಸುರುಳಿಯಾಕಾರದ ಪ್ಲೇಟ್‌ಗಳಿಂದ ಕೋಲ್ಡ್-ಫಾರ್ಮ್ ಆಗಿರುತ್ತವೆ. ಎಲಿವೇಟರ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಕೌಂಟರ್‌ವೇಟ್‌ಗೆ ಮಾರ್ಗದರ್ಶನ ನೀಡಲು ಅವುಗಳನ್ನು ಮುಖ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಗೈಡ್ ರೈಲ್ ಎಂಡ್ ಮೇಲ್ಮೈಯ ಆಕಾರಕ್ಕೆ ಅನುಗುಣವಾಗಿ ಟೊಳ್ಳಾದ ಗೈಡ್ ರೈಲ್‌ಗಳನ್ನು ನೇರ ಬದಿಗಳು ಮತ್ತು ಫ್ಲೇಂಜ್ಡ್ ಬದಿಗಳಾಗಿ ವಿಂಗಡಿಸಬಹುದು, ಅವುಗಳೆಂದರೆ TK5 ಮತ್ತು TK5A.
